Насос Wilo CRONOBLOC BL 100/330-22/4

Основные параметры

• Артикул2786323
• СерияCronoBloc-BL
• Артикул (старый)2142029

Технические данные

• Максимальное рабочее давление‚ бар16
• Вес‚ кг314
• Макс. Напор‚ м в ст38
• Макс. Расход‚ м3/ч210
• Количество ступеней1
• Температура окружающей среды‚ макс.+40 °C
• Стандартное исполнение для рабочего давления Pмакс13 бар (до +140 °C)
  16 бар (до +120 °C)

Данные электрооборудования

• Рабочее напряжение380
• Номинальный ток‚ А40.2
• Номинальная мощность двигателя‚ кВт22
• Номинальная частота вращения‚ об/мин1450
• Степень защитыIP 55
• Класс изоляцииF
• Число полюсов4

Материалы

• Корпус насосаСерый чугун (EN-GJL-250)
• Рабочее колесоСерый чугун (EN-GJL-200)
• Вал насосаНержавеющая сталь (1.4122)
• Скользящее торцевое уплотнениеAQEGG

Система управления

• Регулирование частоты вращениянет

Монтаж

• Номинальный диаметр присоединения по стороне всасыванияDN 125
• Номинальный диаметр присоединения по напорной сторонеDN 100
• Диапазон температур при макс. температуре окружающей среды +40 °C-20...+140 °C (в зависимости от перекачиваемой среды)
• Наличие датчика давлениянет
• Фланцы (по EN 1092-2) PNPN 16
• Диаметр напорного патрубкаDN 100
• Длина без учета упаковки‚ мм1052
• Ширина без учета упаковки‚ мм560
• Высота без учета упаковки‚ мм565
• Присоединениефланец

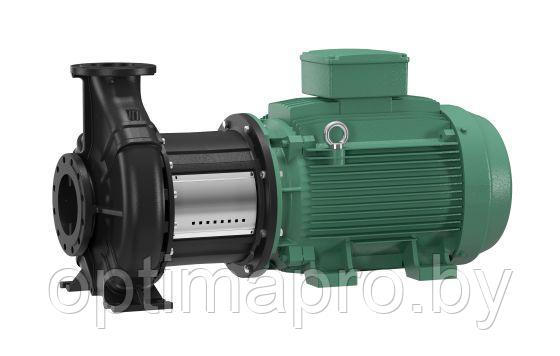

BL 100/330-22/4 – блочный насосный агрегат с соединительным элементом фланцевого типа. Ротор насоса не контактирует с перекачиваемой жидкостью. Корпус и рабочее колесов в стандартном исполнении выполнено из серого чугуна, вал произведен из нержавеющей стали.

• Внутренний номинальный диаметр соединения DN 100
• Внутренний номинальный диаметр рабочего колеса 330
• Номинальная мощность двигателя 22 кВт
• Полюсов электродвигателя - 4

Назначение и применение

Агрегаты такой модели разработаны специально для перекачки воды или гликолевых теплоносителей с содержанием гликоля до 40%. Наличие твердых примесей в рабочей среде не допускается. Насосы используют в системах обогрева, охлаждения и кондиционирования.

Комплект поставки

• Насос
• Инструкция по монтажу и эксплуатации
