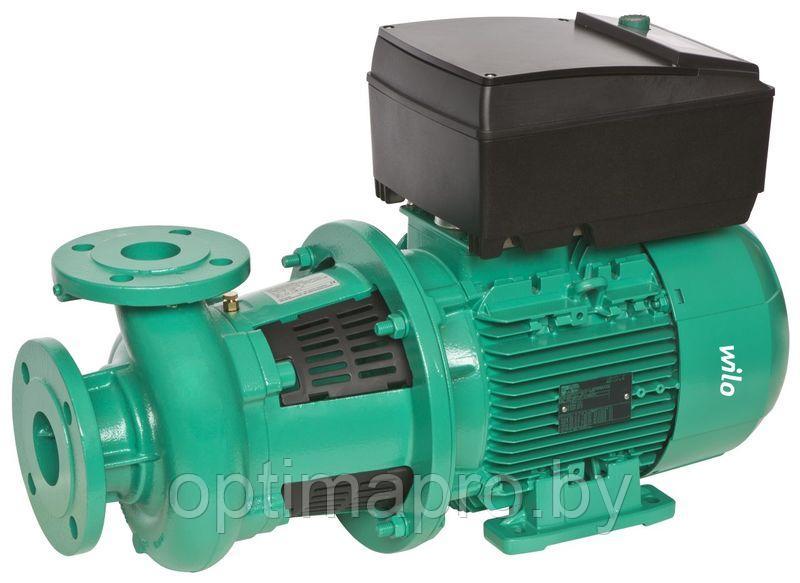

Насос Wilo CRONOBLOC BL-E 100/220-7,5/4-R1

BL-E 100/220-7,5/4-R1 - блочный насосный агрегат с соединительным элементом фланцевого типа. Ротор насоса не контактирует с перекачиваемой жидкостью. Электродвигатель привода оснащается автоматическим регулятором частоты вращения.

• Внутренний номинальный диаметр соединения DN 100
• Внутренний номинальный диаметр рабочего колеса 220
• Номинальная мощность двигателя 7,5 кВт
• Полюсов электродвигателя - 4
• Без датчика разности давления.

Назначение и применение

Агрегаты такой модели разработаны специально для перекачки воды или гликолевых теплоносителей с содержанием гликоля до 40%. Наличие твердых примесей в рабочей среде не допускается. Насосы используют в системах обогрева, охлаждения и кондиционирования.

Комплект поставки

• Насос
• Инструкция по установке и эксплуатации

Основные параметры

• Артикул2159724
• СерияCronoBloc-BL-E
• Артикул (старый)2191393

Технические данные

• Максимальное рабочее давление‚ бар16
• Вес‚ кг140
• Макс. Напор‚ м в ст13
• Макс. Расход‚ м3/ч190
• Количество ступеней1
• Температура окружающей среды‚ макс.+40 °C
• Стандартное исполнение для рабочего давления Pмакс13 бар (до +140 °C) бар

Данные электрооборудования

• Макс. Потребляемая мощность‚ кВт8.5
• Рабочее напряжение380
• Номинальный ток‚ А13.4
• Номинальная мощность двигателя‚ кВт7.5
• Номинальная частота вращения‚ об/мин380-1450
• Степень защитыIP 55
• Класс изоляцииF
• Число полюсов4
• Устройство защитного отключенияда

Материалы

• Корпус насосаСерый чугун (EN-GJL-250)
• Рабочее колесоСерый чугун (EN-GJL-200)
• Вал насосаНержавеющая сталь (1.4122)
• Скользящее торцевое уплотнениеAQEGG
• Рабочее колесо (специальное исполнение)G-CuSn10
• Скользящее торцевое уплотнение (специальное исполнение)по запросу

Система управления

• Регулирование частоты вращенияда

Монтаж

• Номинальный диаметр присоединения по стороне всасыванияDN 125
• Номинальный диаметр присоединения по напорной сторонеDN 100
• Диапазон температур при макс. температуре окружающей среды +40 °C-20...+140 °C (в зависимости от перекачиваемой среды)
• Наличие датчика давлениянет
• Диаметр напорного патрубкаDN 100
• Длина без учета упаковки‚ мм743
• Ширина без учета упаковки‚ мм387
• Высота без учета упаковки‚ мм453
• Присоединениефланец
